CFD - Simulasi Turbulensi

Tahapan Pembuatan :

Pre - Processing

• Input Alokasi Memori

• Input Domain

1. Panjang = 1 meter
2. Lebar = 0,025 meter
3. Cell i = 50
4. Cell j = 20
5. Klik aksis simetri

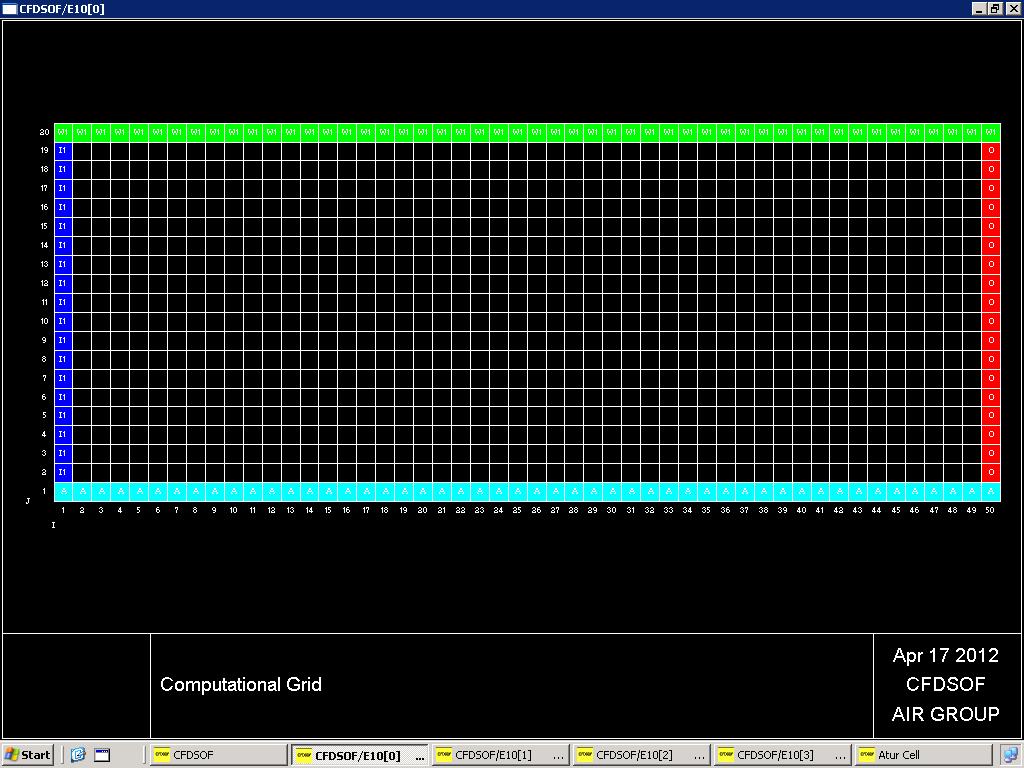

• Input Cell

1. masukan inlet wall sisi kiri
2. masukan outlet wall sisi kanan
3. masukan axis untuk wall sisi bawah

• Input KF (Kondisi Fisikal)

1. densitas (bawaan)
2. viskositas (bawaan)

• Input Model

1. rubah aliran menjadi k-epsilon (turbulence)

• Input KS (Kondisi Sempadaan)

1. atur kecepatan turbulence insensitas 10%
2. panjang char = 0,05 meter
3. kecepatan u = 0,1 m/s

Processing

• Olah

1. iterasi

Post - Processing

• Hasil Vektor

- vektor kecepatan (velocity magnitude)

- vektor tekanan (total tekanan)

• Hasil Kontur

- kontur kecepatan (velocity magnitude)

- kontur  turbulensi   (eddy dissipation)

• Hasil plot

Analisa singkat :

Pada kontur eddy disipation terjadi proses stagnasi dimana...

Terima Kasih , Semoga bermanfaat
